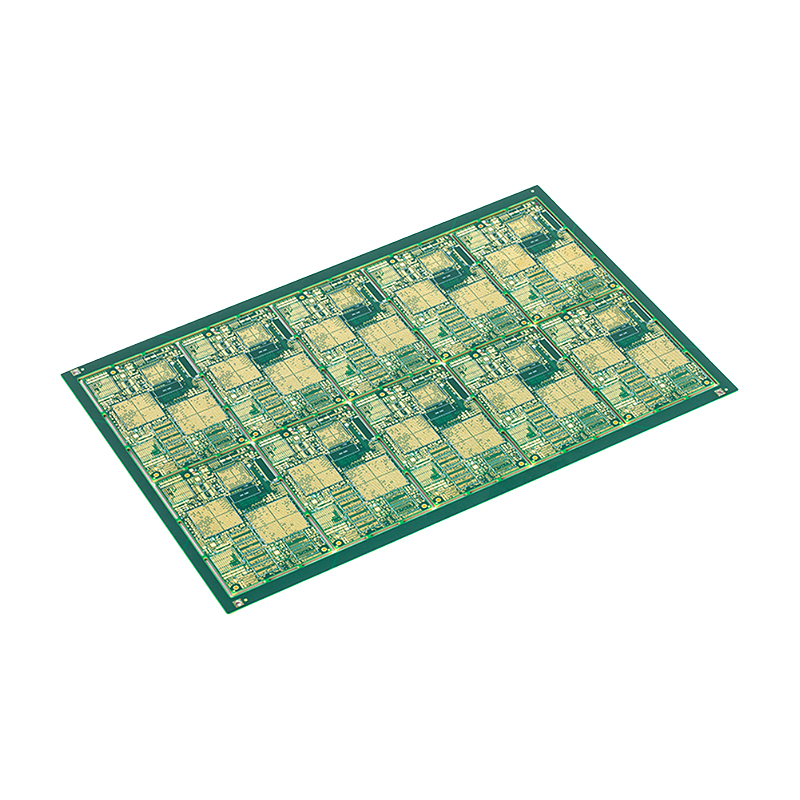

高多层板层数越多越好吗？设计和制造时需要注意哪些问题？
作者：博辰兴
发布时间：2026-06-24
访问量：3
在PCB设计领域，很多人认为层数越多代表技术越先进，性能越强。尤其是在服务器、通信设备、汽车电子和人工智能硬件中，经常可以看到12层、16层、20层甚至30层以上的高多层板应用案例。那么，高多层板是否层数越多越好？是不是增加层数就一定能提升产品性能？
事实上，层数增加虽然能够提升布线能力和信号性能，但也会带来成本、工艺、可靠性和生产周期等方面的问题。对于电子产品而言，合理的层数设计远比盲目增加层数更重要。

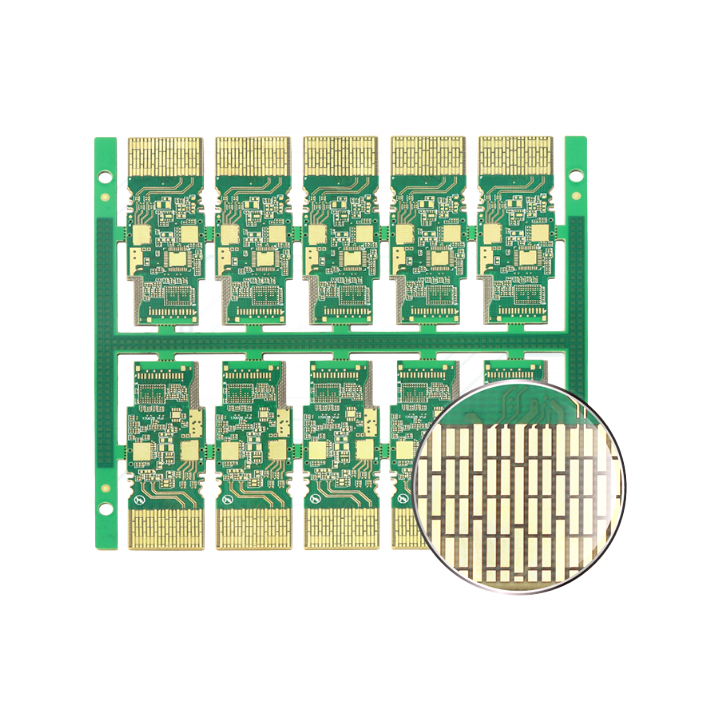

高多层板层数越多意味着什么？
PCB层数增加，本质上是为了获得更多的布线空间和更好的电气性能。
例如：
4层板适用于普通控制系统
6层板适用于中等复杂度产品
8层板适用于高速接口产品
12层以上则多用于高性能设备
层数增加后，可以实现：
更多信号层
更多电源层
更多接地层
更复杂的布线结构
对于高引脚芯片和高速信号系统来说，这种优势十分明显。
但这并不意味着层数越高越好。
为什么不能盲目增加层数？
成本会大幅提升
层数每增加一次，制造成本都会明显上升。
增加成本的原因包括：
芯板数量增加
半固化片增加
压合工艺增加
钻孔难度提高
检测项目增加
例如：
16层板的制造成本通常远高于8层板。
而24层板与16层板相比，成本增长往往更加明显。
如果产品需求并不复杂，过高层数会造成资源浪费。
生产周期变长
高多层板层数越高：
需要经历更多工序。
例如：
内层制作
多次压合
钻孔
电镀
AOI检测
层间对位检测
每增加几层，都可能增加生产时间。
对于需要快速交付的项目来说，层数过高会影响研发和量产进度。
良率下降
层数增加意味着：
层间结构更加复杂。
可能出现的问题包括：
层间偏移
孔铜缺陷
翘曲变形
压合空洞
信号层损伤
例如：
8层板可能具有较高的量产良率。
而20层以上产品对工艺控制要求极高。
一旦良率下降，整体成本将进一步增加。
散热设计难度增加
高层数PCB内部铜层和介质层更多。
热量在内部传导路径变长。
如果设计不合理：
容易形成局部热点。
对于：
CPU板卡
GPU加速卡
电源控制板
高层数并不一定有利于散热。
必须同步考虑热管理设计。
什么情况下需要增加层数？
并不是所有产品都需要高层PCB。
通常以下情况才会考虑增加层数。
高引脚BGA芯片
例如：
FPGA
CPU
GPU
AI芯片
引脚数量动辄上千个。
普通层数很难完成布线。
增加层数能够提高走线空间。
高速信号较多
例如：
PCIe
DDR5
USB4
800G光模块
这些接口需要：
阻抗控制
等长设计
完整参考平面
增加层数有利于高速信号布局。
多电源系统
复杂设备可能同时存在：
12V
5V
3.3V
1.8V
1.2V
多个供电网络。
增加专用电源层能够提升供电质量。
高EMC要求产品
例如：
医疗设备
汽车电子
航空电子
增加接地层有利于：
降低辐射
提高抗干扰能力
高多层板设计时需要注意哪些问题？
合理规划层叠结构
层叠设计决定PCB性能。
设计原则包括：
信号层靠近参考平面
保证信号回流路径完整。
电源层与地层配对
提高电源完整性。
层叠结构保持对称
降低翘曲风险。
高速层独立规划
避免受到其他信号干扰。
注意阻抗控制
高多层板常用于高速产品。
阻抗设计必须提前规划。
重点考虑：
介质厚度
铜厚
线宽
线距
避免后期调整困难。
控制过孔数量
很多设计人员喜欢通过频繁换层解决布线问题。
实际上：
过孔过多会导致：
信号损耗增加
阻抗不连续
制造难度增加
高速线路应尽量减少过孔。
必要时采用背钻技术。
注意电源完整性设计
高性能芯片对供电质量要求极高。
设计时应：
合理铺设电源层
增加去耦电容
缩短供电路径
减少电源噪声。
高多层板制造时需要注意哪些问题？
压合控制
层数越多：
压合难度越大。
重点控制：
温度曲线
压力曲线
树脂流动
避免层间分离。
层间对位精度
高层板对位误差会累积放大。
必须控制：
内层图形定位
压合收缩补偿
钻孔精度
保证层间连接可靠。
深孔加工质量
高层板孔深增加。
容易出现：
钻偏
孔壁粗糙
电镀不均
需要优化钻孔和电镀工艺。
翘曲控制
高层板更容易产生翘曲。
常见控制方法包括：
对称层叠
平衡铜面设计
合理板厚规划
保证后续贴装质量。

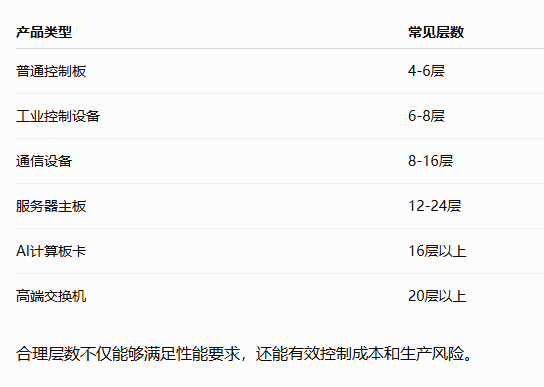

如何选择合适的层数？
业内通常遵循一个原则：
满足功能需求即可，不追求过高层数。
例如：
